XD-400 电流互感器过电压保护器
Time:2010/08/19 人气:3838 来源: 作者:管理员

产品描述:
产品概述
电流互感器(CT)在电力系统中,广泛应用于一次测量与控制。正常工作时,
电流互感器二次侧处于近似短路状态,输出电压很低,在运行中如果二次绕组
开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电
感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二
次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及工作人员的生命安全。
使用XD-400 系列电流互感器过电压保护器就能够有效的防止因电流互感器二
次开路引起的事故。
主要用途
XD-400 保护器主要用于各种CT 二次侧的异常过电压保护。保护器接于二次绕组两端,正常运行时漏电
极小,呈高阻状态。当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。
当故障排除后,电路恢复原状后,又重新投入正常运行工作。
XD-400 保护器应用于CT 二次侧的差动绕组,过流绕组、测量绕组、母线保护绕组、备用绕组等。
技术指标
1、正常漏电流:<1mA
2、导通电压Uc:150V±10%
3、导通时间Ts:50ms≤Ts≤250ms
4、遥信继电器接点容量:AC220V/5A
5、保护继电器接点容量:AC220V/15A
6、使用的CT规格:二次侧峰值大于150V
7、保护电流:≥5A
8、工作环境:温度:-20℃~70℃ 湿度:≤95%RH
9、复位方式:按压“复位”,自动“复位”
10、抗震性能: 10~50-10Hz 2g 3min
11、抗干扰: 符合IEC255-22标准
12、外形尺寸:XD-400-1 48×48×90(mm)
XD-400(-2/-6) 145×90×73(mm)
XD-400(-9/-12) 155×110×110(mm)
13、耐压: 2kV 、50Hz 、1min
14、安装方式:导轨式或固定式安装
主要功能
1、正常工作时,流入保护器的电流不超过0.1mA,不影响CT正常工作。
2、当A(或B、C),N两端电压超过150V时,XD-400短接A(或B、C)与N。
3、继电器的接点容量大于15A,所以故障时,能使CT二次侧可靠短路。
4、继电器接点具有保持功能,按压“复位”按钮,才能解除保护。
5、若是在停电状态下解除了故障,掉电后装置自动复位。
6、装置提供一对常开接点和一对常闭接点,可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时,常开
闭合,常闭打开,接线方式如下图。

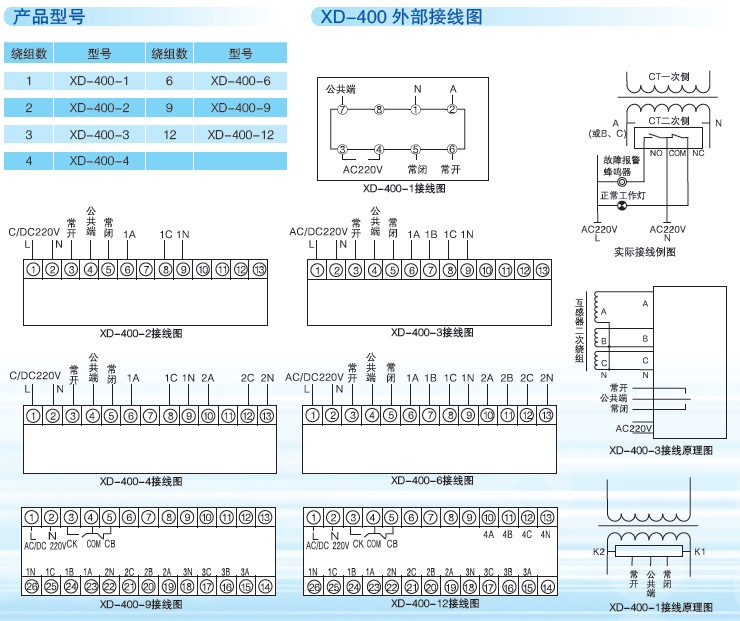

接线原理图
一般情况下,互感器均连接在A、B、C 三相上,少数连接在两相上,个别连接在一相上。绝大多数均为
星形连接,少数三角形连接。本产品电流互感器保护器为二次绕组星形连接。二次绕组A、B、C 对应连接在
保护器A、B、C 接线端子上。A、B、C 三相二次中心点(虚地N)连接在保护器的“N”接线端子上。若只用A、
B 绕组,C 相可以不接线,不会影响保护器正常工作。
交流220V50Hz 电源接入保护器供内部电器元件用, 三根无源信号线引出供用户使用, 外接交流或直流均
可。例如,公共端与常闭线连接绿色信号灯,亮灯时表示保护器正常工作。公共端和常开线连接“红色”灯或
报警器,工作时表示保护器检测到某二次绕组有开路故障。
